PSE 5000

PSE 5000

Panel PC Industriali VESA con pulsantiera di comando altamente configurabile e adattabile.

La nuova serie di IPC VESA mounting offrono design moderno, abbinato ad affidabilità e robustezza, per postazioni di comando con pulsantiera integrata personalizzabile. I Panel PC PSE 5000 offre la possibilità di integrare interfacce di comunicazione su guida DIN collegate direttamente al PC e/o alla pulsantiera, che necessiterebbero normalmente di un quadro elettrico.

Versione B9Versione BA
CPUIntel Core i5 1145G7EIntel® Celeron J6412
RAMFino a 64GB DDR4Fino a 32GB DDR4
StorageFino a 4TB NVMeFino a 4TB NVMe
ScoccaAlluminio anodizzatoAlluminio anodizzato
EspansioniVano modulo DIN integratoVano modulo DIN integrato
UPSIntegrato (solo 24 V)Integrato (solo 24 V)
Panoramica dei dati tecnici
logo-windows
logo-linux

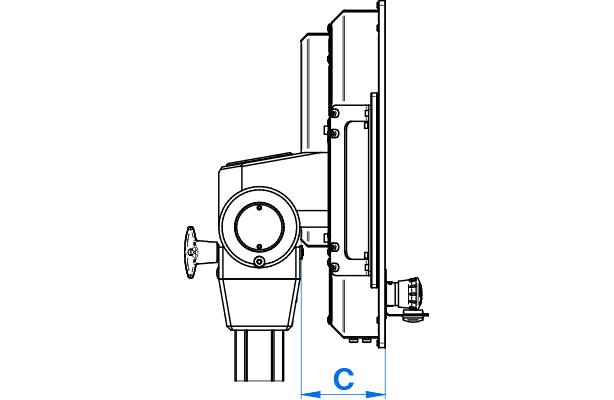

ABCD
15.6" - PSE 515641138077,759
18.5" - PSE 518548542810459
21.5" - PSE 5215NDNDNDND
Tutte le dimensioni sono espresse in millimetri (mm).

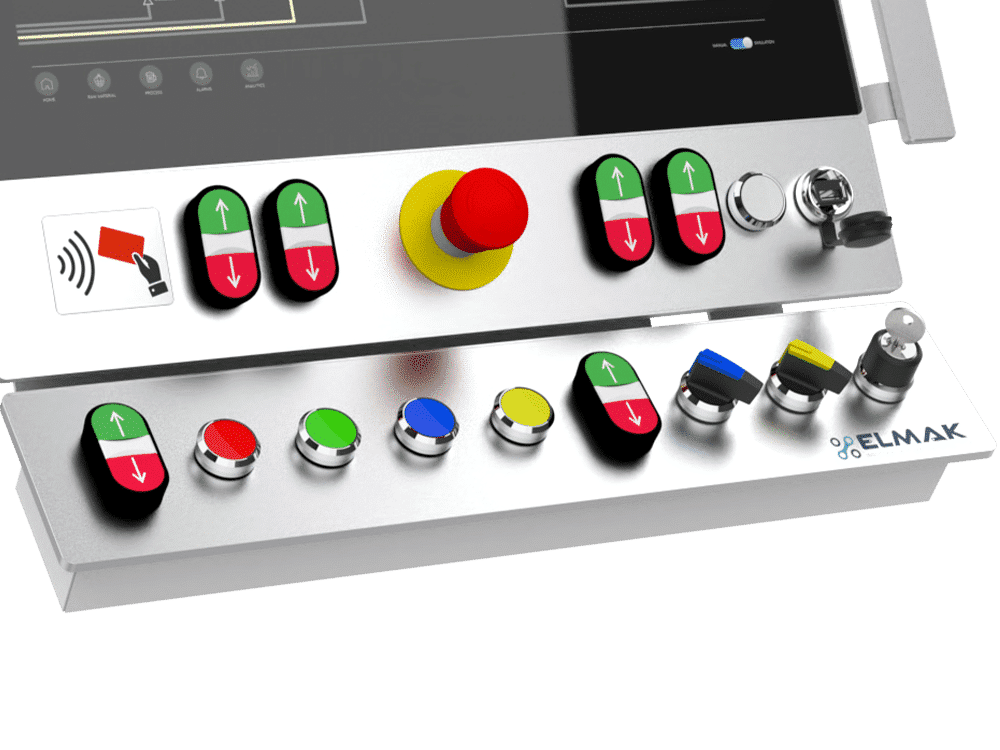

Pulsantiera aggiuntiva personalizzabile
I PSE 5000 offrono la possibilità di installazione di pulsantiera aggiuntiva per estendere i comandi nella postazione di lavoro.

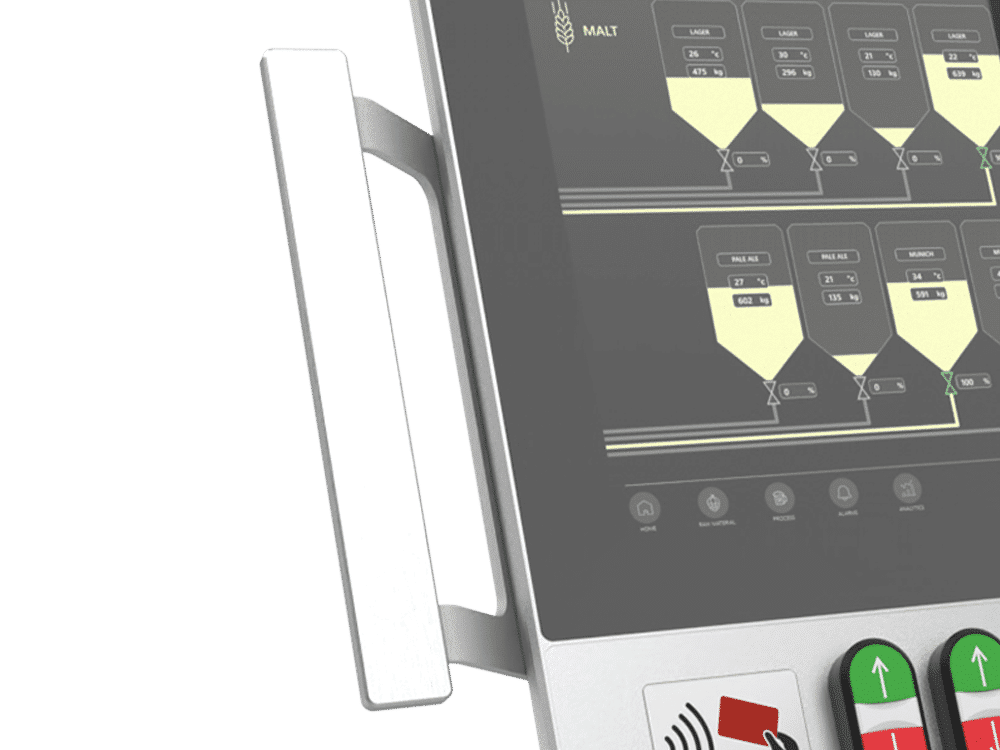

Maniglie laterali
Grazie alle robuste maniglie, spostare e orientare il PSE 5000 risulterà rapido e semplice.

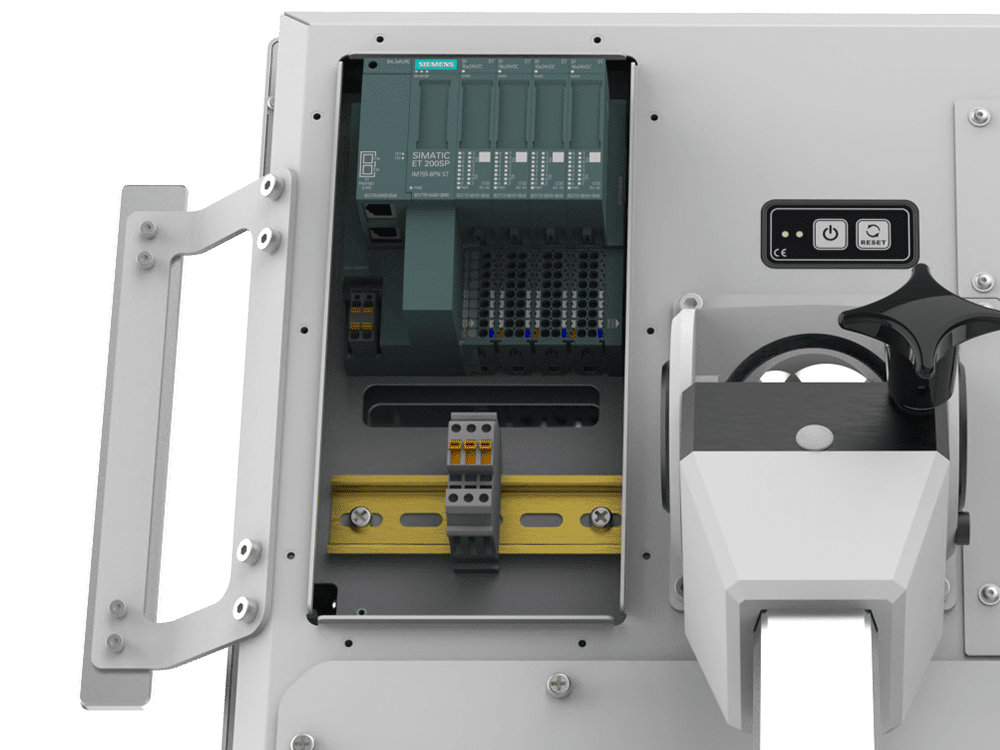

Vano moduli DIN
L'espandibilità del PSE 5000 viene notevolmente ampliata attraverso la possibilità di inserire moduli DIN aggiuntivi.
Opzioni disponibili
RAMFino a 64GB
RAM
Fino a 64GB
In base alla versione
SSDFino a 4 TB
SSD
Fino a 4 TB
ARM MOUNTSoffitto o Terra
ARM MOUNT
Soffitto o Terra
Wi-Fi
Wi-Fi
Bluetooth
Bluetooth
Lettore RFID
Lettore RFID
Pulsantiera aggiuntiva
Pulsantiera aggiuntiva
Ampia scelta elementi pulsantiera

La vasta gamma di pulsanti installabili sulla consolle di comando del Panel PC industriale rappresenta un punto di forza significativo, poiché consente una personalizzazione completa delle interfacce utente. Questa versatilità facilita l’accesso rapido a funzioni critiche, migliorando l’efficienza operativa e riducendo i tempi di reazione. Inoltre, l’adattabilità dei pulsanti permette di rispondere alle specifiche esigenze di diverse applicazioni industriali, garantendo un controllo ottimale dei processi.

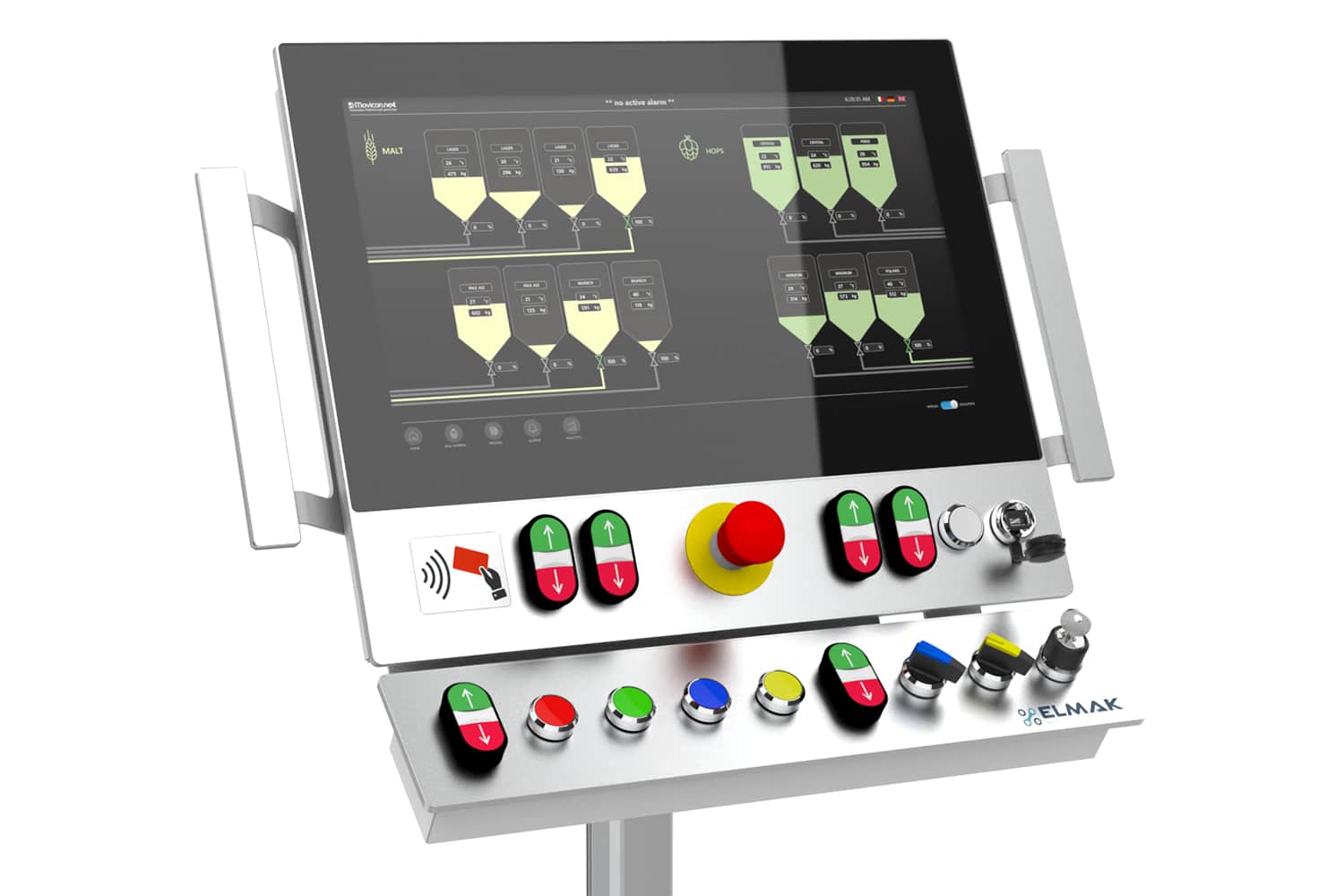

PSE 5000 è la consolle touch True Flat interamente progettata da ELMAK predisposta per il montaggio su braccio ed è particolarmente adatta ad applicazioni a bordo macchina in ambienti gravosi e particolarmente soggetti a polveri e a spruzzi.

La pulsantiera frontale configurabile permette il collegamento diretto ai circuiti di comando della macchina o a eventuali moduli I/O integrati in grado di supportare protocolli di comunicazione verso l’esterno di varie tipologie, come ad esempio Ethercat e Profinet.

Sono inoltre supportati sia dischi standard che allo stato solido.

Il Panel PC PSE 5000 è predisposto per essere montato su bracci industriali sospesi componibili su richiesta per adattarsi ad ogni applicazione.

PSE integra display TFT a matrice attiva con retroilluminazione a LED ed è disponibile con alimentazione DC.

Specifiche tecniche

Versione B9Versione BA
CPUModelloIntel Core i5 1145G7EIntel® Celeron J6412
CPUFrequenza base1,50 GHz2,00 GHz
CPUFrequenza turbo4,10 GHz2,60 GHz
CPUCores44
CPUThreads84
CPUCache8 MB1,5 MB
SCHEDA MADREChipsetSoCSoC
SCHEDA MADRERAMFino a 64 GB DDR4 3200 MHz SoDimmFino a 32 GB DDR4 3200 MHz SoDimm
SCHEDA MADREScheda videoIntel® Iris Xe GraphicsIntel UHD Graphic
SCHEDA MADREWatchdog timer10 sec.~255min SW programmable10 sec.~255min SW programmable
StorageM.2 slot1 x M.2 SATA / PCIe1 x M.2 SATA / PCIe
Storage2.5" slot1 x 2,5”1 x 2,5”
InterfacceLAN2 x Intel Giga Ethernet2 x Intel Giga Ethernet
InterfaccePorte seriali1 x RS232 port + 2 x RS232/422/4852 x RS232 port + 1 x RS232/422/485
InterfacceUscite video2 x HDMI + 2 x DP2 x HDMI
InterfacceUSB4 x USB 3.23 x USB 3.2 + 3 x USB 2.0
InterfacceSlot integrati1 x M.2 PCIE (WiFi)1 x M.2 PCIe + 1 x M.2 PCIe (modem)
InterfacceAudioLine-outLine-out
AlimentazioniDC24 V (12~24V)24 V (12~24V)
Caratteristiche generaliFissaggioARM / VESA 100ARM / VESA 100
Caratteristiche generaliTemperatura lavoro0 - 60° C, non-condensing0 - 60° C, non-condensing
Caratteristiche generaliMateriale scoccaAlluminio anodizzato / AcciaioAlluminio anodizzato / Acciaio
Caratteristiche generaliO.S. supportatiWindows 10/11, LinuxWindows 10/11, Linux
Caratteristiche generaliRaffreddamento FanlessFanless
Opzioni extraWiFi / BTIEEE 802.11 a/b/g/n/ac Dual band Wi-Fi + Bluetooth 5.0 classIEEE 802.11 a/b/g/n/ac Dual band Wi-Fi + Bluetooth 5.0 class
Opzioni extraUPSSupercapacitors integrated UPS (24 V input only)Supercapacitors integrated UPS (24 V input only)
